    Qos是什么，怎样设置？

    宣布时间：2023-03-24
    点击量：5042

    QoS功效先容

    QoS（Quality of Service，效劳质量）能够知足用户对差别应用差别效劳质量的要求。凭证用户的要求分派和调理资源，对差别的报文提供差别的效劳质量。

    在古板的IP网络中，装备对所有的报文都接纳等同看待方法，凭证报文抵达的时间先后，先入先出的排队战略（FIFO）处置惩罚，尽最大的起劲（Best-Effort）将报文传送到目的地。当网络带宽充裕的时间，所有的报文都获得了较好的处置惩罚 ；而当网络爆发拥塞的时间，所有的报文都有可能被扬弃。

    QoS针对某种类别的报文，可以为它付与某个级别的传输优先级，标识它的相对主要性，并使用装备所提供的种种优先级转发战略、拥塞阻止等机制为这些报文提供特殊的传输效劳。对实时性强且主要的报文优先处置惩罚 ；关于实时性不强的普转达文，提供较低的处置惩罚优先级，网络拥塞时甚至扬弃。

    QoS增添了网络性能的可预知性，并能够有用地分派网络带宽，越发合理地使用网络资源。

    典范设置举例

    1  设置接口限速和优先级重标记

    1.    组网需求

    某学校为了知足正常的教学营业需要，要求知足以下四点需求：

    l  限制学校会见Internet的流量为100Mbps，扬弃凌驾限制的报文。

    l  限制宿舍楼的出口流量为50Mbps，扬弃凌驾限制的报文。

    l  限制实验楼发出DSCP优先级为7的报文的速率为20Mbps，将速率凌驾20M的此类报文扬弃。

    l  限制教学楼的出口流量为30Mbps，扬弃凌驾限制的报文。

    *     说明

    某学校通过Device A的G0/24上联Internet，Device A的G0/1、G0/2和G0/3划分下联的教学楼(192.168.194.2~253/24)、实验楼(192.168.195.2~253/24)和宿舍楼(192.168.196.2~253/24)。



    2.    组网图

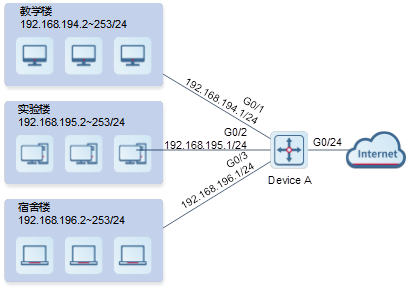

    图1-6     接口限速和优先级重标记应用场景



    3.    设置要点

    (1)   关于出口会见Internet，在Device A接口G0/24上设置接口的出口流量限制，带脱期制为每秒102400KBits，突发流量限制为每秒256Kbytes。

    (2)   关于宿舍楼，在Device A接口G0/3上设置接口的入口流量限制，带脱期制为每秒51200KBits，突发流量限制为每秒256Kbytes。

    (3)   关于教学楼，在Device A接口G0/1上设置接口的入口流量限制，带脱期制为每秒30720KBits，突发流量限制为每秒256Kbytes。

    (4)   关于实验楼，建设类cmap_dscp7匹配DSCP优先级7，建设战略pmap_shiyan，关联cmap_dscp7，绑定盛行为，将速率凌驾20M的报文的DSCP值改为16 ；将pmap_shiyan应用在接口G0/2上，并设置接口信托DSCP。

    4.    设置办法

    (1)   设置接口IP地点（略）。

    (2)   设置接口限速。

    # 关于出口会见Internet，在接口G0/24上设置接口的出口流量限制。

    DeviceA> enable

    DeviceA# configure terminal

    DeviceA(config)# interface gigabitethernet 0/24

    DeviceA(config-if-GigabitEthernet 0/24# rate-limit output 102400 256

    DeviceA(config-if-GigabitEthernet 0/24)# exit

    # 关于宿舍楼，在接口G0/3上设置接口的入口流量限制。

    DeviceA(config)# interface gigabitethernet 0/3

    DeviceA(config-if-GigabitEthernet 0/3# rate-limit input 51200 256

    DeviceA(config-if-GigabitEthernet 0/3)# exit

    # 关于教学楼，在接口G0/1上设置接口的入口流量限制。

    DeviceA(config)# interface gigabitethernet 0/1

    DeviceA(config-if-GigabitEthernet 0/1# rate-limit input 30720 256

    DeviceA(config-if-GigabitEthernet 0/1)# exit

    (3)   设置流分类。

    # 关于实验楼，设置类，盛行为和战略。

    DeviceA(config)# class-map cmap_dscp7

    DeviceA(config-cmap)# match ip dscp 7

    DeviceA(config-cmap)# exit

    DeviceA(config)# policy-map pmap_shiyan

    DeviceA(config-pmap)# class cmap_dscp7

    DeviceA(config-pmap-c)# police 20480 128 exceed-action drop

    DeviceA(config-pmap-c)# exit

    DeviceA(config-pmap)# exit

    # 将战略应用到接口，并设置接口信托DSCP。

    DeviceA(config)# interface gigabitethernet 0/2

    DeviceA(config-if-GigabitEthernet 0/2# service-policy input pmap_shiyan

    DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust dscp

    DeviceA(config-if-GigabitEthernet 0/2)# exit

    5.    验证设置效果

    # 检查接口限速设置是否乐成。

    DeviceA# show mls qos rate-limit

    Interface: GigabitEthernet 0/1

    　rate limit input Kbps = 30720 burst = 256

    Interface: GigabitEthernet 0/3

    　rate limit input Kbps = 51200 burst = 256

    Interface: GigabitEthernet 0/24

    　rate limit output Kbps = 102400 burst = 256

    # 检查类是否建设乐成。

    DeviceA# show class-map cmap_dscp7



     Class Map cmap_dscp7

    　 Match ip dscp 7

    # 检查战略是否建设乐成。

    DeviceA# show policy-map pmap_shiyan



     Policy Map pmap_shiyan

    　　Class cmap_dscp7

    　　　police 20480 128 exceed-action dscp 16

    # 检查战略是否乐成应用在接口上。

    DeviceA# show mls qos interface gigabitethernet 0/2

    Interface: GigabitEthernet 0/2

    Ratelimit input:

    Ratelimit output:

    Attached input　policy-map: pmap_shiyan

    Attached output policy-map:

    Default trust: dscp

    Default cos: 0

    6.    设置文件

    Device A的设置文件

    hostname DeviceA

    !

    class-map cmap_dscp7

     match ip dscp 7

    !

    policy-map pmap_shiyan

     class cmap_dscp7

    　police 20480 128 exceed-action drop

    !

    interface GigabitEthernet 0/1

     ip add 192.168.194.1 255.255.255.0

     rate-limit input 30720 256

    !

    interface GigabitEthernet 0/2

     ip add 192.168.195.1 255.255.255.0

     service-policy input pmap_shiyan

     mls qos trust dscp

    !

    interface GigabitEthernet 0/3

     ip add 192.168.196.1 255.255.255.0

     rate-limit input 51200 256

    !

    interface GigabitEthernet 0/24

     rate-limit output 102400 256

    !

    2  设置行列调理和拥塞阻止

    1.    组网需求

    设置优先级重标记和行列调理，实现下述需求：

    l  当研发部和市场部会见效劳器时，效劳器报文的优先级为：邮件效劳器>文件效劳器>人为盘问效劳器。

    l  无论人事治理部会见Internet或会见效劳器，Device A都优先处置惩罚。

    l  Device A在运行历程中，时常发明网络拥塞。为了包管营业顺遂运转，要求使用WRR行列调理，对研发部和市场部会见邮件数据库、会见文件数据库、会见人为盘问数据库的IP数据报凭证6：2：1的比例来调理。

    *     说明

    研发部(192.168.45.2~253/24)、市场部(192.168.46.2~253/24)和人事治理部(192.168.47.2~253/24)划分接入Device A的接口G0/1、G0/2和G0/3 ；人为盘问效劳器(192.168.10.2/24)、邮件效劳器(192.168.10.3/24)和文件效劳器(192.168.10.4/24)毗连在Device A的接口G0/23。



    2.    组网图

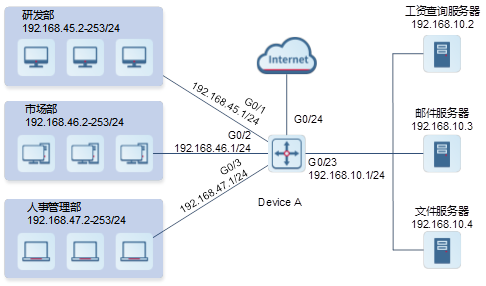

    图1-7     行列调理和拥塞阻止应用场景



    3.    设置要点

    (1)   在Device A上建设会见种种效劳器的ACL，并建设类匹配这些ACL。

    (2)   建设战略，关联各个类，为会见种种效劳器的报文重新指定802.1p。会见邮件效劳器的报文重新指定802.1p为4，会见文件效劳器的报文重新指定802.1p为3，会见人为盘问效劳器的报文重新制订802.1p为2。并将其关联到研发部和市场部的入口上，设置接口信托802.1p。

    (3)   设置人事治理部接口的802.1p为最高优先级7，优先包管人事部发出的报文。

    (4)   设置行列的输出调理战略为WRR，轮转权重为1:1:1:2:6:1:1:0，即对人事治理部报文实验SP调理，对研发部与市场部会见邮件数据库、文件数据库、人为盘问数据库的报文凭证6：2：1的比例来调理。

    (5)   开启WRED功效。

    (6)   设置接口G0/2行列2的低门限为10 20。

    (7)   设置接口G0/2行列2的高门限为60 90。

    (8)   设置接口G0/2行列2的最大扬弃概率60 80。

    4.    设置办法

    (1)   在Device A上设置会见种种效劳器的ACL和对应规则。

    # 设置会见人为盘问效劳器的ACL和对应规则。

    DeviceA> enable

    DeviceA# configure terminal

    DeviceA(config)# ip access-list extended salary

    DeviceA(config-ext-nacl)# permit ip any host 192.168.10.2

    DeviceA(config-ext-nacl)# exit

    # 设置会见邮件效劳器的ACL和对应规则。

    DeviceA(config)# ip access-list extended mail

    DeviceA(config-ext-nacl)# permit ip any host 192.168.10.3

    DeviceA(config-ext-nacl)# exit

    # 设置会见文件效劳器的ACL和对应规则。

    DeviceA(config)# ip access-list extended file

    DeviceA(config-ext-nacl)# permit ip any host 192.168.10.4

    DeviceA(config-ext-nacl)# exit

    (2)   在Device A上设置类。

    # 将类salary和允许会见人为盘问效劳器的ACL规则关联起来。

    DeviceA(config)# class-map salary

    DeviceA(config-cmap)# match access-group salary

    DeviceA(config-cmap)# exit

    # 将类mail和允许会见邮件效劳器的ACL规则关联起来。

    DeviceA(config)# class-map mail

    DeviceA(config-cmap)# match access-group mail

    DeviceA(config-cmap)# exit

    # 将类file和允许会见文件效劳器的ACL规则关联起来。

    DeviceA(config)# class-map file

    DeviceA(config-cmap)# match access-group file

    DeviceA(config-cmap)# exit

    (3)   在Device A上设置战略。

    # 设置会见效劳器的战略toserver。

    DeviceA(config)# policy-map toserver

    DeviceA(config-pmap)#

    # 将类salary和对应的盛行为关联起来。

    DeviceA(config-pmap)# class salary

    DeviceA(config-pmap-c)# set cos 2

    DeviceA(config-pmap-c)# exit

    # 将类mail和对应的盛行为关联起来。

    DeviceA(config-pmap)# class mail

    DeviceA(config-pmap-c)# set cos 4

    DeviceA(config-pmap-c)# exit

    # 将类file和对应的盛行为关联起来。

    DeviceA(config-pmap)# class file

    DeviceA(config-pmap-c)# set cos 3

    DeviceA(config-pmap-c)# exit

    DeviceA(config-cmap)# exit

    (4)   在Device A上应用战略。

    # 在接入研发部的接口上应用战略。

    DeviceA(config)# interface gigabitethernet 0/1

    DeviceA(config-if-GigabitEthernet 0/1)# service-policy input toserver

    DeviceA(config-if-GigabitEthernet 0/1)# mls qos trust cos

    DeviceA(config-if-GigabitEthernet 0/1)# exit

    # 在接入市场部的接口上应用战略。

    DeviceA(config)# interface gigabitethernet 0/2

    DeviceA(config-if-GigabitEthernet 0/2)# service-policy input toserver

    DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust cos

    DeviceA(config-if-GigabitEthernet 0/2)# exit

    (5)   在Device A上设置接口的802.1p。

    # 设置人事治理部接口的802.1p为最高优先级。

    DeviceA(config)# interface gigabitethernet 0/3

    DeviceA(config-if-GigabitEthernet 0/3)# mls qos cos 7

    DeviceA(config-if-GigabitEthernet 0/3)# exit

    (6)   在Device A上设置行列的输出调理战略。

    # 设置行列的输出调理战略为WRR。

    DeviceA(config)# wrr-queue bandwidth 1 1 1 2 6 1 1 0

    DeviceA(config)# mls qos scheduler wrr

    (7)   在Device A上设置拥塞阻止。

    # 开启WRED功效。

    DeviceA(config)# queueing wred

    # 设置崎岖门限和最大扬弃概率。

    DeviceA(config)# interface gigabitethernet 0/2

    DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect min-threshold 2 10 20

    DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect max-threshold 2 60 90

    DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect probability 2 60 80

    # 设置内部效劳种别与门限的映射。

    DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue cos-map 2 0 1 2 3

    DeviceA(config-if-GigabitEthernet 0/2)# exit

    5.    验证设置效果

    # 检查ACL是否建设乐成。

    DeviceA# show access-lists



    ip access-list extended file

     10 permit ip any host 192.168.10.4



    ip access-list extended mail

     10 permit ip any host 192.168.10.3



    ip access-list extended salary

     10 permit ip any host 192.168.10.2

    # 检查类是否乐成关联ACL。

    DeviceA# show class-map



     Class Map salary

    　 Match access-group salary

     Class Map mail

    　 Match access-group mail

     Class Map file

    　 Match access-group file

    # 检查战略是否建设乐成，类与盛行为是否绑定乐成。

    DeviceA# show policy-map



     Policy Map toserver

    　　Class mail

    　　　set cos 4

    　　Class file

    　　　set cos 3

    　　Class salary

    　　　set cos 2

    # 检查战略是否乐成应用在接口GigabitEthernet 0/1上。

    DeviceA# show mls qos interface gigabitethernet 0/1

    Interface: GigabitEthernet 0/1

    Ratelimit input:

    Ratelimit output:

    Attached input　policy-map: toserver

    Attached output policy-map:

    Default trust: cos

    Default cos: 0

    # 检查战略是否乐成应用在接口GigabitEthernet 0/2上。

    DeviceA# show mls qos interface gigabitethernet 0/2

    Interface: GigabitEthernet 0/2

    Ratelimit input:

    Ratelimit output:

    Attached input　policy-map: toserver

    Attached output policy-map:

    Default trust: cos

    Default cos: 0

    # 检查战略是否乐成应用在接口GigabitEthernet 0/3上。

    DeviceA# show mls qos interface gigabitethernet 0/3

    Interface: GigabitEthernet 0/3

    Ratelimit input:

    Ratelimit output:

    Attached input　policy-map:

    Attached output policy-map:

    Default trust: none

    Default cos: 7

    # 检查接口的802.1p是否设置乐成，调理战略与轮转权重是否设置乐成。

    DeviceA# show mls qos queueing

    Cos-queue map:

    cos qid

    --- ---

    0　 1

    1　 2

    2　 3

    3　 4

    4　 5

    5　 6

    6　 7

    7　 8



    wrr bandwidth weights:

    qid weights

    --- -------

    1　 1

    2　 1

    3　 1

    4　 2

    5　 6

    6　 1

    7　 1

    8　 0



    drr bandwidth weights:

    qid weights

    --- -------

    1　 1

    2　 1

    3　 1

    4　 1

    5　 1

    6　 1

    7　 1

    8　 1



    wfq bandwidth weights:

    qid weights

    --- -------

    1　 1

    2　 1

    3　 1

    4　 1

    5　 1

    6　 1

    7　 1

    8　 1

    6.    设置文件

    Device A的设置文件

    hostname DeviceA

    !

    wrr-queue bandwidth 1 1 1 2 6 1 1 0

    queueing wred

    wrr-queue cos-map 2 0 1 2 3

    !

    class-map salary

     match access-group salary

    class-map mail

     match access-group mail

    class-map file

     match access-group file

    !

    policy-map toserver

     class salary

    　set cos 2

     class mail

    　set cos 4

     class file

    　set cos 3

    !

    interface GigabitEthernet 0/1

     ip add 192.168.45.1 255.255.255.0

     service-policy input toserver

     mls qos trust cos

    !

    interface GigabitEthernet 0/2

     ip add 192.168.46.1 255.255.255.0

     wrr-queue random-detect min-threshold 2 10 20

     service-policy input toserver

     mls qos trust cos

    !

    interface GigabitEthernet 0/3

     ip add 192.168.47.1 255.255.255.0

     mls qos cos 7

    !



    PP电子5金狮·(中国区)游戏官方网站

    返回顶部

    收起
    PP电子5金狮·(中国区)游戏官方网站
    PP电子5金狮·(中国区)游戏官方网站
    请选择效劳项目
    关闭咨询页
    售前咨询 售前咨询
    售前咨询
    售后效劳 售后效劳
    售后效劳
    意见反响 意见反响
    意见反响
    更多联系方法
    是否找到您想要的内容？
    是
    否
    您遇到了什么问题？
    找不到想要的信息
    筛选功效欠好用
    加载速率太慢
    页面体验差
    提交
    您是否找到了与产品相关的文档
    是
    否
    筛选功效是否资助您更快找到所需的文档？
    有资助
    一样平常
    没有资助
    没用过
    讨教您遇到了什么问题？
    需要填写的内容太多
    有些信息不懂怎么填
    页面有问题/过失
    其他
    确定
    这些客户案例是否对您有资助？
    很是有资助
    较量有资助
    没有资助
    请您对这个客户案例举行评价
    兴趣度
    相关性
    可信度
    确定
    谢谢您的反。
    谢谢您的反。
    【网站地图】【sitemap】
